水滴角測(cè)量?jī)x：測(cè)量樣品前進(jìn)后退角并取其滯后角，測(cè)量方式：插針法；測(cè)量方法:微分橢圓法、微分圓(大于120°的角度學(xué)界定義要用Young-Laplacer，但原方法無法擬合不規(guī)則，不水平，不清晰的超疏水液體圖片，微分橢圓法是我司在Young-Laplacer的基礎(chǔ)上做的升級(jí)，彌補(bǔ)了楊氏方程式上述幾點(diǎn)欠缺)。

一、基本信息

客戶名稱         深圳大學(xué)化學(xué)環(huán)境學(xué)院

測(cè)試樣品         碳合物     樣品數(shù)量         2個(gè)

測(cè)試日期         2017.07.28       測(cè)試溫度         25℃

測(cè)試液體         水     液滴體積         1-10ul

測(cè)試次數(shù)         1       測(cè)試人員         肖功明

視頻光學(xué)接觸角測(cè)量?jī)x 型號(hào)：SDC-200

二、測(cè)試內(nèi)容：

測(cè)量樣品前進(jìn)后退角并取其滯后角，測(cè)量方式：插針法；測(cè)量方法:微分橢圓法、微分圓(大于120°的角度學(xué)界定義要用Young-Laplacer，但原方法無法擬合不規(guī)則，不水平，不清晰的超疏水液體圖片，微分橢圓法是我司在Young-Laplacerr的基礎(chǔ)上做的升級(jí)，彌補(bǔ)了楊氏方程式上述幾點(diǎn)欠缺)。

三、測(cè)試樣品及步驟：

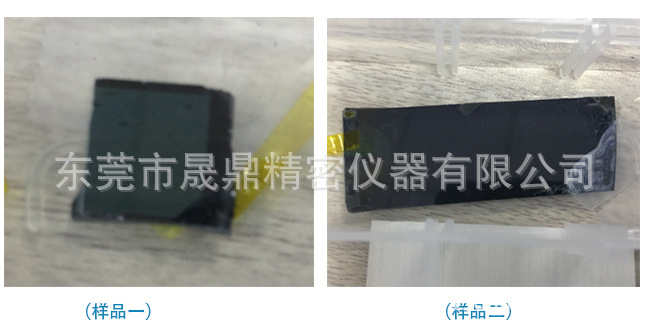

如下圖所示樣品1、樣品2。

四、試驗(yàn)結(jié)果

   樣品一                     液體體積（ul）

                        2           4          6          8          10

前進(jìn)角（度）         140.9        156.8        159.3        163.2        165.3

后退角（度）         91.5         95          128         145.8        156.2

滯后角（度）         49.4    61.8          31.3      17.4        9.1注（此處數(shù)據(jù)有誤建議取后四個(gè)數(shù)據(jù)）

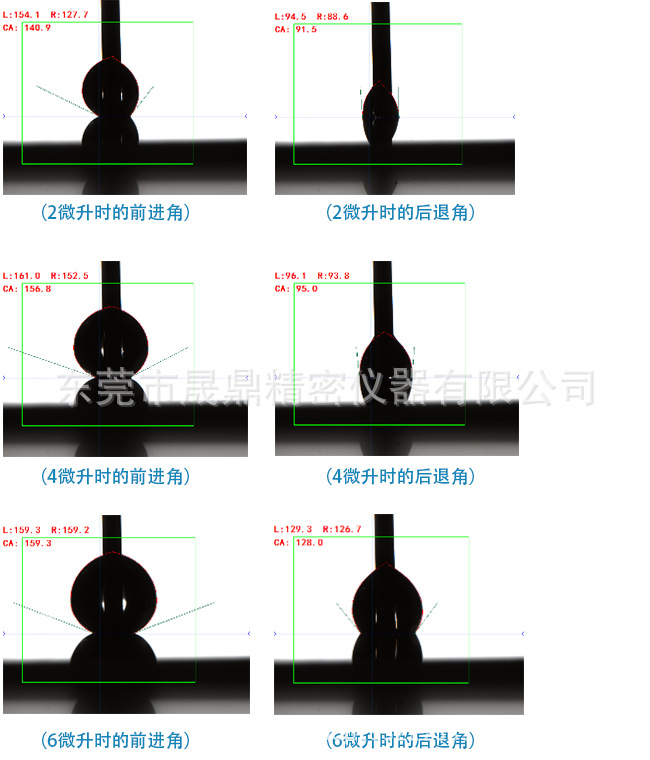

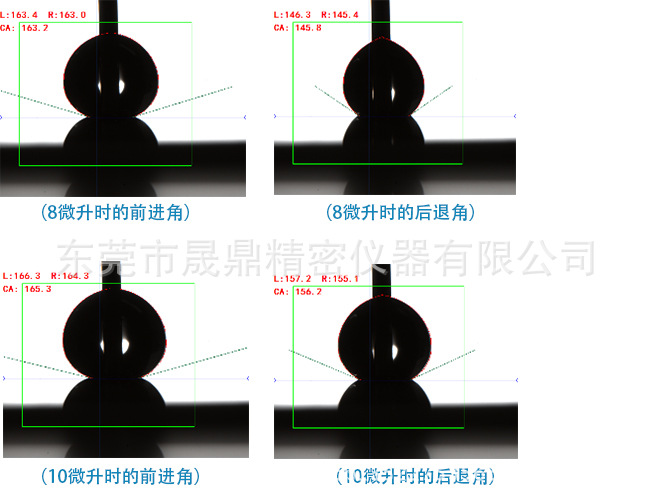

樣品一：

   樣品二                     液體體積（ul）

                        2            4            6            8            10

前進(jìn)角（度）           109       110.7        112.7     112.1     112.4

后退角（度）           67.6        63           66.8         81         100.6

滯后角（度）           41.4        47.7        45.9        31.1         11.8

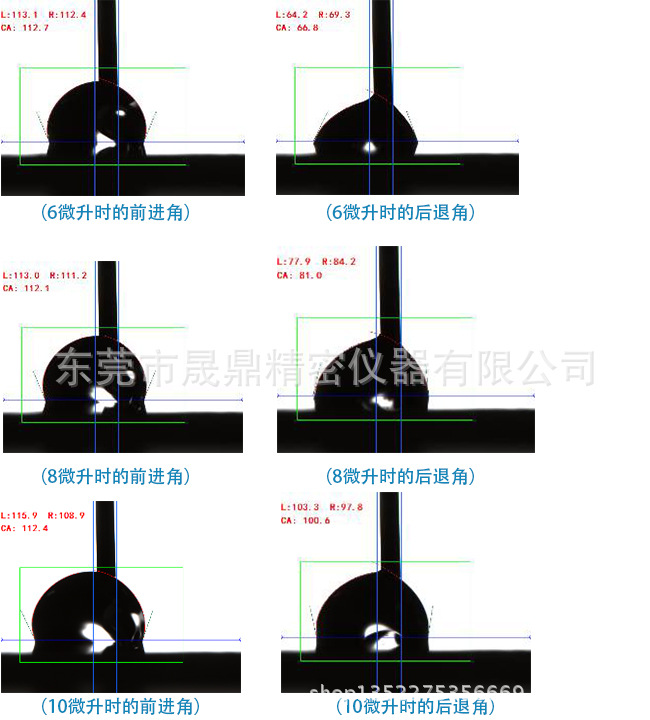

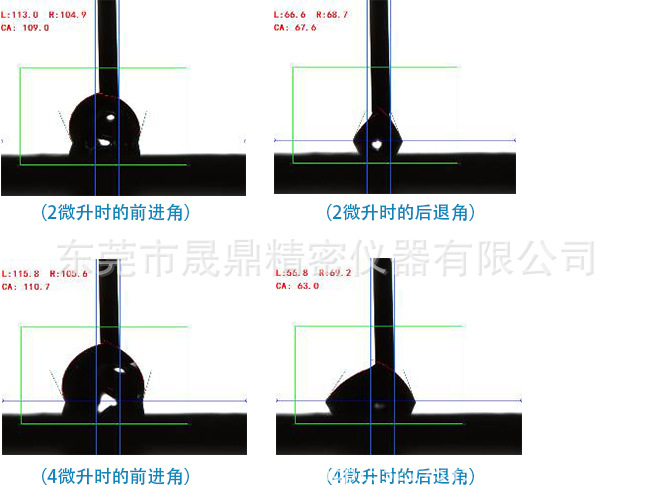

樣品二：

五、結(jié)論

前進(jìn)角：指液體在未被潤(rùn)濕過的樣品表面進(jìn)行潤(rùn)濕鋪展，此時(shí)的接觸角叫做樣品的前進(jìn)角

后退角：指液體在已被潤(rùn)濕過的樣品表面進(jìn)行潤(rùn)濕鋪展，此時(shí)的接觸角叫做樣品的后退角

滯后角：前進(jìn)角與后退角的差角，就是滯后角

實(shí)驗(yàn)需求（通過前進(jìn)后退角計(jì)算其接觸角滯后）由以上測(cè)試數(shù)據(jù)可以看出，一號(hào)樣品疏水性能非常好，滯后角比較相對(duì)來說比較穩(wěn)定；二號(hào)樣品表面可能已被污染，表面性能時(shí)效性不如一號(hào)樣品，滯后角變化比較凌亂。

相關(guān)產(chǎn)品推薦:

便攜式接觸角測(cè)量?jī)x               自動(dòng)注液一鍵式接觸角測(cè)量?jī)x

整體傾斜動(dòng)態(tài)接觸角測(cè)量?jī)x     手動(dòng)注液一鍵式接觸角測(cè)量?jī)x
