真空等離子活化DBC基板,助力IGBT封裝可靠性升級

在電力電子領域,IGBT(絕緣柵雙極型晶體管)作為一種重要的功率器件,其封裝技術直接影響著器件的性能和可靠性。本文將為您介紹DBC基板在IGBT封裝中的關鍵作用,以及真空等離子活化技術如何提高DBC基板性能,從而提升IGBT封裝可靠性。

一、什么是DBC基板?

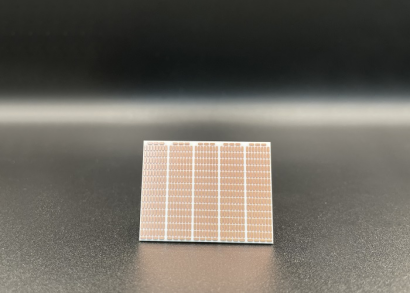

?DBC基板Direct Bond Copper Ceramic Substrate)是一種將銅箔直接鍵合到氧化鋁氮化鋁陶瓷基片表面的復合材料,主要用于電力電子模塊中作為芯片的承載體。?DBC基板通過表面覆銅層完成芯片部分連接極或者連接面的連接,功能近似于PCB板。其具有絕緣性能好、散熱性能好、熱阻系數低、膨脹系數匹配、機械性能優、焊接性能佳等特點。


*圖源網絡,侵刪?

DBC基板的制備工藝包括以下幾個步驟:首先對銅和陶瓷進行表面處理,然后將它們堆疊起來放入真空高溫爐中進行焊接。接下來,對陶瓷表面的銅進行化學蝕刻,生成設計好的圖案和線條。最后,用激光切割陶瓷基板,進行單片化處理,得到單芯。DBC基板由陶瓷基片和銅箔在高溫下共晶燒結而成,具有良好的導電、導熱能力和高可靠性,廣泛應用于IGBTLDCPV封裝等領域。

真空等離子活化技術提高DBC基板性能

為了進一步提高DBC基板在IGBT封裝中的性能,采用真空等離子活化技術,提高鍵合質量提升IBGT封裝可靠性。以下是該技術的主要優勢:

1.提高鍵合質量

真空等離子活化技術能夠在DBC基板表面形成一層均勻的活性層,提高銅箔與陶瓷基板的鍵合強度,降低界面電阻,從而提高DBC基板的導熱性能和電氣性能。

2.優化微觀結構

真空等離子活化技術能夠優化DBC基板的微觀結構,使其更加致密,提高機械強度和抗熱沖擊性能。

3.提升封裝可靠性

采用真空等離子活化技術處理的DBC基板,在IGBT封裝過程中具有更高的可靠性,有助于降低故障率,提高器件的整體性能。

 0ef3677adcb844aaa8c7165cae57d973.png      e7a3dbe323122d494dee134f2508e370.png

通過真空等離子對DBC基板表面進行活化,去除材料表面有機污染物,提升材料表面潤濕性。真空等離子表面活化后表面改善效果明顯,表面附著力得到提升,提升IGBT封裝的可靠性。
